超薄膜スクラッチ試験機の測定例
本機は旧型機です。
曲面上の光学薄膜のレンズ内の位置による密着力への影響を測定した試験結果と顕微鏡写真

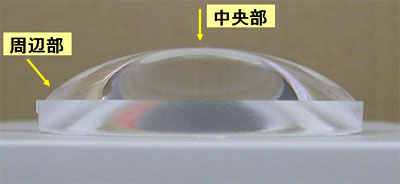

上記の写真の中央部と周辺部を測定対象といたしました。

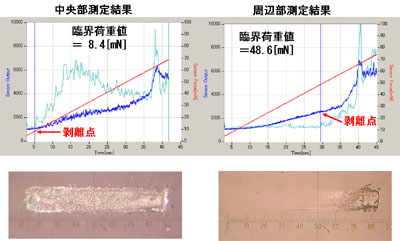

左のグラフは、測定時のスクラッチ試験機より得られる摩擦力相当の信号出力を荷重印加増加に伴う変化としてグラフ化したものです。中央部は周辺部と比べ低荷重で出力信号に乱れを生じ、表面状態の変化を示しました。
測定後の傷を光学顕微鏡で観察したところ、測定Dataからの考察どおりに、中央部のは8.4mNの荷重で既に剥離が発生しており、これに対し、周辺部は48.6mNで剥離が発生していることがわかりました。
